直線篩選機

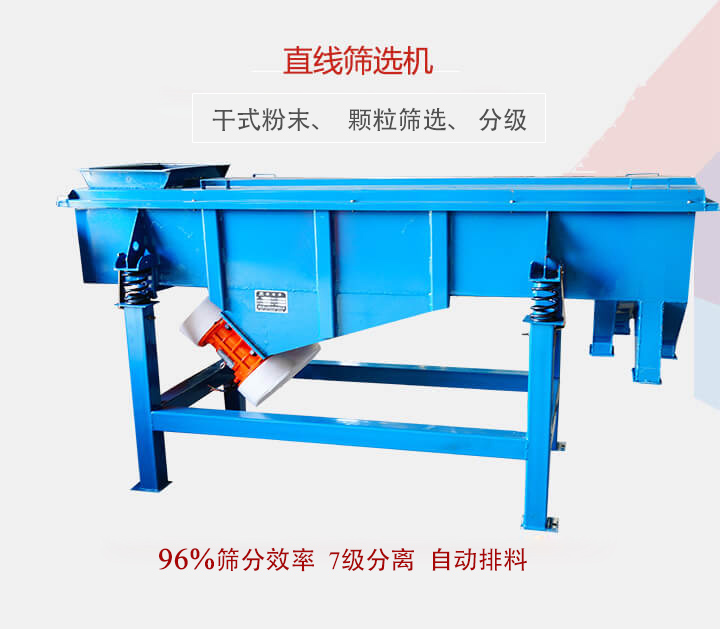

直線篩選機介紹

直線篩選機采用雙電機驅動，物料沿篩面直線運動，適用于粉末和顆粒的安全篩分、分級和除塵，可用于濕法、干法和研磨應用，非常適合食品、化學、制藥、磨料、采礦和化肥等行業。

直線篩選機有單層、雙層和多層篩網可供選擇，一次操作可完成7種不同規格的分級，網孔尺寸范圍從3/8英寸（10毫米）到400目（38微米），可提供500mm至1500mm寬和1500至4000mm長的篩分面積處理能力可達20噸/小時，可根據客戶要求定制。

直線篩選機視頻

直線篩選機適用范圍

直線篩選機具有邊篩選邊輸送的能力，常用于容器灌裝和安全篩分，防止可能導致后續加工或質量控制出現問題的結塊、過大產品或大顆粒，。另一個常見的應用是將料斗與篩網相結合，從料斗中卸料、去除細粉并將材料送入檢測臺，從而提高檢測效率。

成功用于：

粗分級 - 分級不需要極高尺寸精度的散裝材料

精細分類 - 為小于 3 毫米至 50 微米的粒度提供高精度

除塵 - 用于去除尺寸過小的粉塵或顆粒

除雜 - 用于去除超大顆粒、雜質和其他異物等。

分離 - 從細料中去除粗料，或用于同一產品不同粒度的分離。

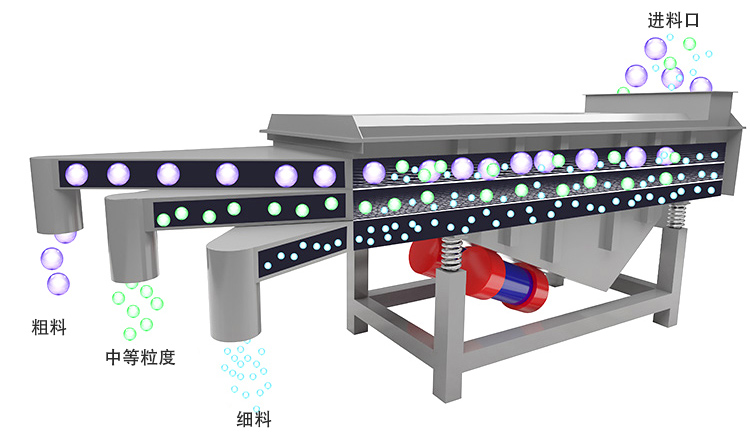

直線篩選機工作原理

直線篩選機工作原理視頻

物料進料：待篩選的物料通過進料口進入篩箱。物料在篩箱內均勻分布，形成一個物料層。

篩分過程：振動力使篩箱和篩網產生上下振動，物料層在振動的作用下進行篩分。較小的顆粒通過篩網的孔徑落入下方的下料口，而較大的顆粒則滯留在篩網上方。

分級出料：根據需要，直線篩選機通常配備多層篩網，不同層次的篩網可以實現對物料的多級分級。不同粒度的顆粒通過不同層次的篩網進行篩分，從而實現精確的分級和分類。

出料口：經過篩分后，顆粒根據大小從不同的出料口排出。較細的顆粒從篩網下方的細顆粒出料口排出，較粗的顆粒從上方的粗顆粒出料口排出。

直線篩選機特點

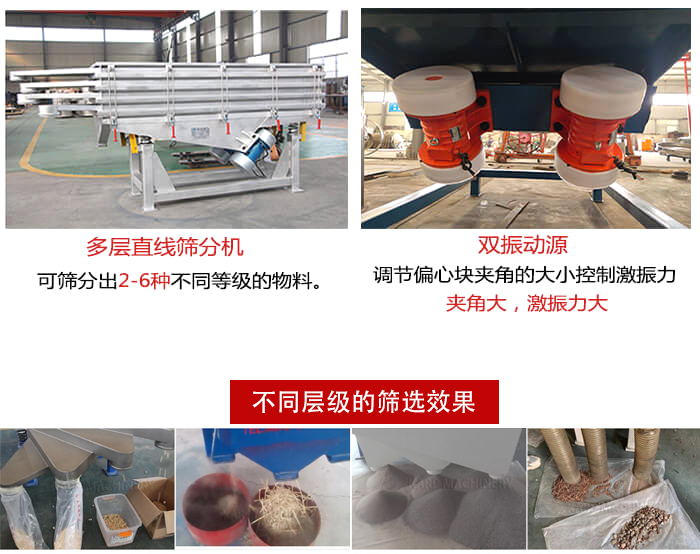

1、直線篩選輸送：均勻的直線輸送動作，由雙振動電機驅動。物料被拋在絲面上作直線運動，同時完成多層分級和平行輸送。

2、篩分效率高：主要用于去除異物并將產品分離成不同的粒度規格，目數范圍為 3/8 英寸（10 毫米）至 400 目（38 微米）。

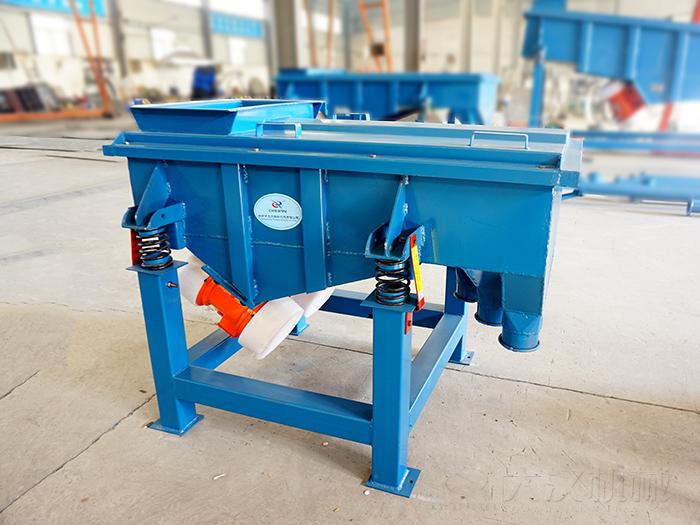

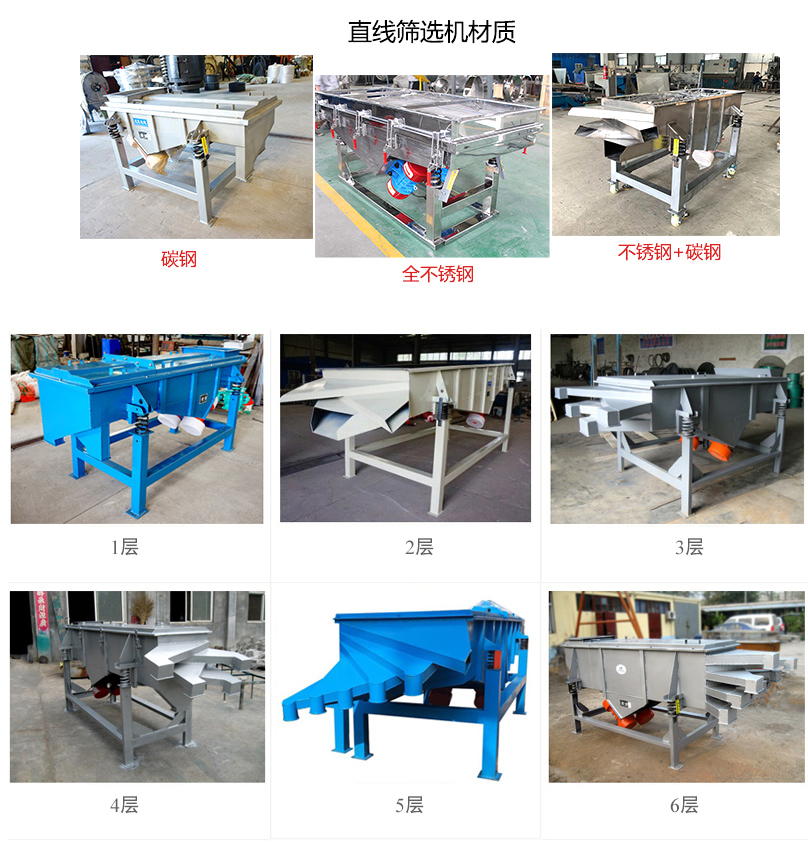

3、多層系統：可實現多層同時篩分，一次作業可同時篩分2-7種不同等級的物料。

4、篩選量大：篩分區域?qū)挾葹?00毫米至1500毫米，長度為1500至4000 毫米，產量高達20噸/小時。

5、可調節：獨特的網格結構，無混合、交叉現象， 可調節篩面傾斜角度，平衡篩網精度和產量，效率可達96%。

6、無粉塵：全封閉結構可保證篩分過程中無粉塵污染，可用于流水線生產中的自動化作業。

直線篩選機參數

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

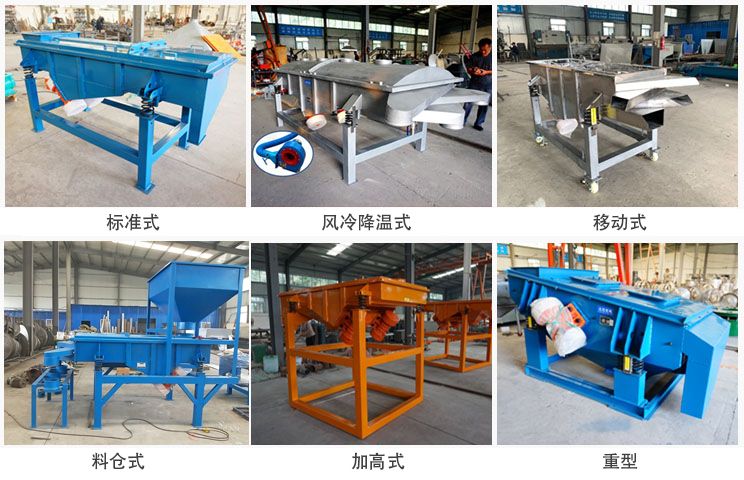

直線篩選機定制

直線篩選機可根據實際使用要求進行設計定制，如在入口處增加分配器、入口形狀（圓形/方形/管狀）、出口尺寸和高度。 另外，還可以根據不同行業和現場的要求進行特殊定制：

風冷式：適用于高溫物料，有效降低物料溫度后進行篩分。

可調節式：根據物料篩分工藝調整直線振動篩的角度和高度。

懸掛式：可安裝在空中的篩選設備，可節省篩選場地的空間。

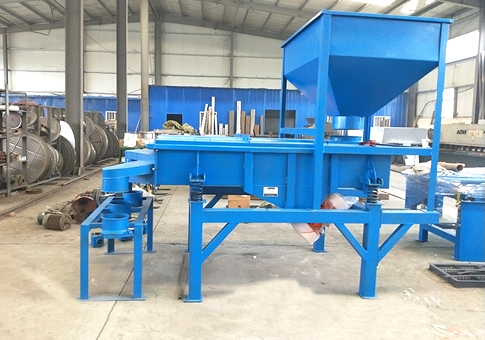

料倉式：配有喂料倉，可通過調節喂料倉的插件來控制喂料速度。

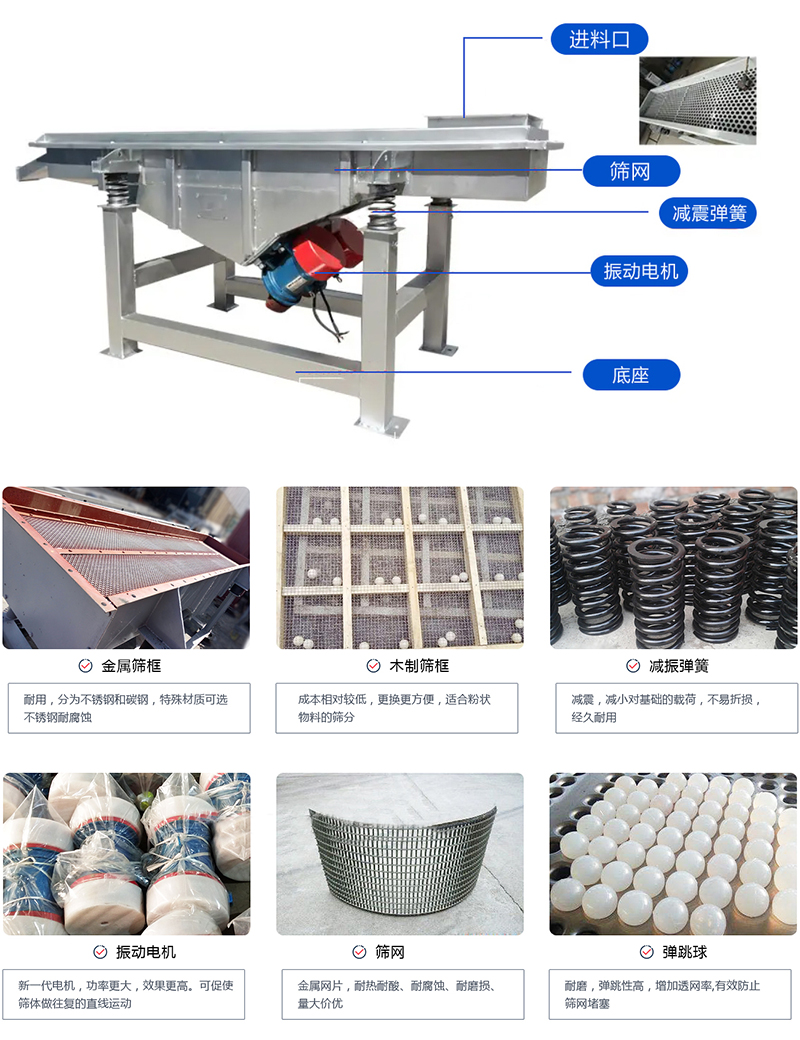

直線篩選機結構圖

直線篩選機的結構一般包括以下五個主要部分：

電機：電機產生振動力，將振動力傳遞到篩網上，使篩網發生直線振動，從而實現物料的篩分和分級。

篩網：它一般由多層篩網組成，每層篩網的孔徑大小不同，用于分離出不同粒度的物料。篩網通常由不銹鋼、高強度鋼絲、合成纖維等材料制成，具有耐磨、耐腐蝕等特點。

進料口和出料口：進料口和出料口分別用于物料的進入和出去。物料從進料口進入進料槽，經過篩網的篩分和分級后，較細小的顆粒通過篩網進入出料槽，從出料口排出。

支架：支架是直線篩選機的支撐部件，一般由鋼板、鋁合金等材料制成，用于支撐振動器、篩網等部件。

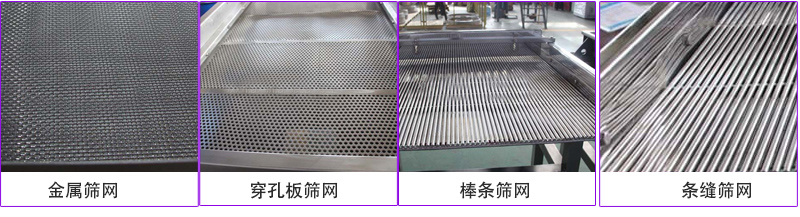

直線篩選機篩網選擇

直線篩選機通常可配備多種類型的篩網，以適應不同物料的篩分要求。以下是幾種常見的直線篩選機篩網類型：

金屬篩網：金屬篩網由金屬絲編織而成，具有較高的強度和耐磨性。適用于較粗的物料篩分，如礦石、煤炭等。

穿孔板篩網：穿孔板篩網由金屬板上穿孔制成，孔徑大小和形狀可以根據需要進行調整。適用于中等粒度范圍的物料篩分。

棒條篩網：棒條篩網由平行排列的金屬棒條組成，通常用于處理較大顆粒的物料。棒條篩網能夠有效防止堵塞和粘結現象。

條縫篩網：條縫篩網由平行排列的金屬條縫組成，條縫的寬度可以根據需要進行調整。適用于細顆粒物料的篩分，如粉煤灰、水泥等。

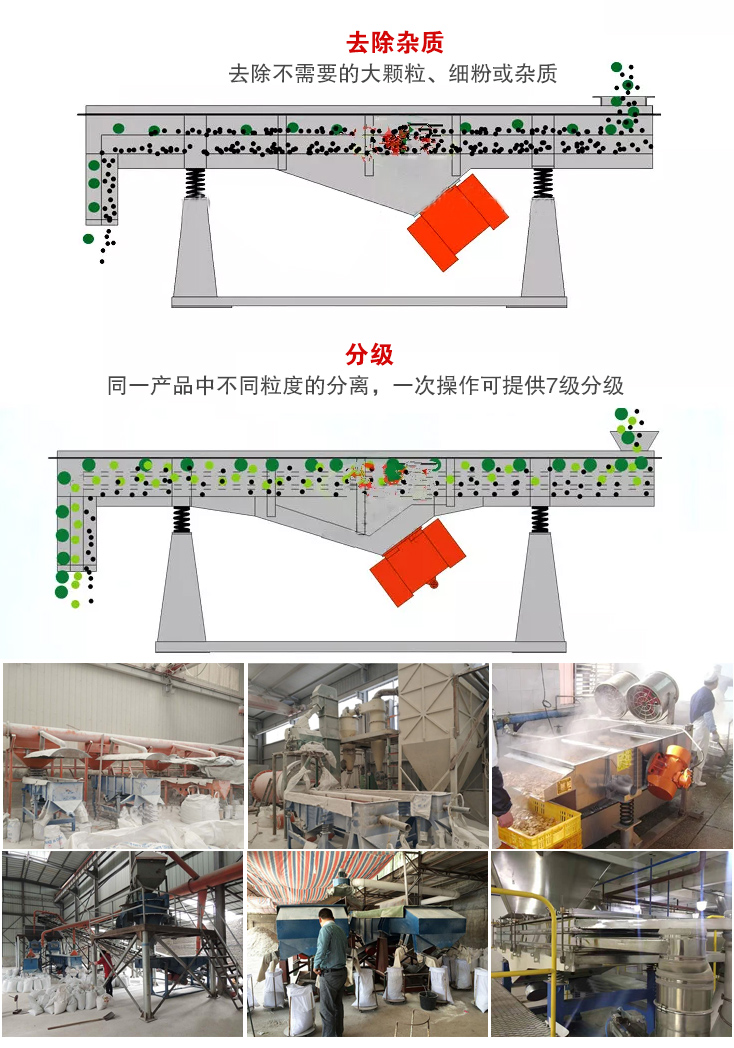

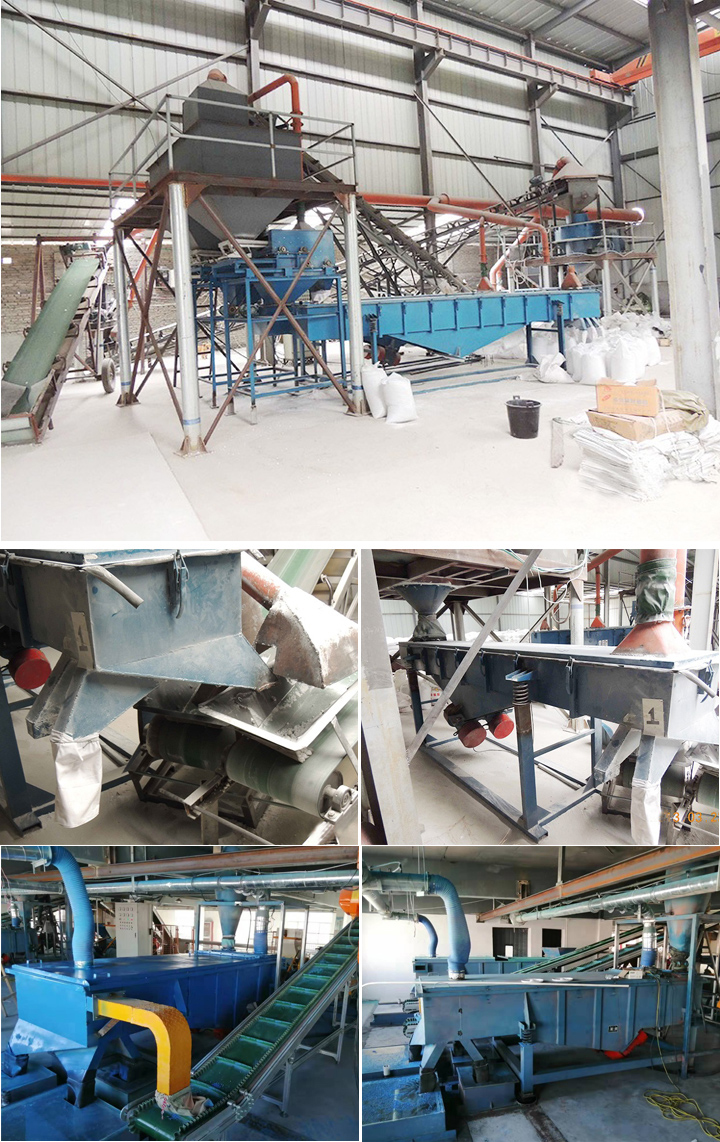

直線篩選機客戶案例

物料	比重	目數	產量	型號
小米	0.15	250目	600	DZSF-515-2s
石英砂	1.6	70目	30000	DZSF-1540-3s
葡萄干	0.83	60目	6000	DZSF-520-1s
葵花籽	0.04	80目	7100	DZSF-525-1s
塑料顆粒	0.95	3 毫米	500	DZSF-515-2s
面粉	0.6	24目	1500	DZSF-515-3S
鐵礦石粉	2.3	150目	10000	DZSF-1020-3s
礦渣	4	5 毫米	10000	DZSF-1020-1s
鋸末	0.2	80目	18000	DZSF-1030-3S
金剛砂	4	60目	300	DZSF-515-1S
木粉	0.4	120目	2000	DZSF-1036-4s
活性炭	0.8	36目	500	DZSF-515-1s
